KHUNG THÉP G550 MÁI CHỮ A 80.2 M2

Khung thép G550 mái chữ A 80.2 m2 – Giải pháp kết cấu siêu nhẹ cho nhà 3 phòng ngủ hiện đại

Nhà khung thép G550 mái chữ A 80.2 m2 đang trở thành xu hướng xây dựng hiện đại nhờ khả năng thi công nhanh, trọng lượng nhẹ, độ bền cao và tối ưu chi phí. Với diện tích 80.2m², thiết kế 1 tầng cùng công năng 3 phòng ngủ, 3 WC, mẫu nhà này phù hợp cho nhà ở gia đình, homestay, farmstay hoặc khu nghỉ dưỡng lắp ghép cao cấp.

Mẫu kết cấu sử dụng hệ khung thép G550 siêu nhẹ với khả năng chịu lực lớn, chống cong vênh, chống mối mọt và thích hợp với điều kiện khí hậu nóng ẩm tại Việt Nam.

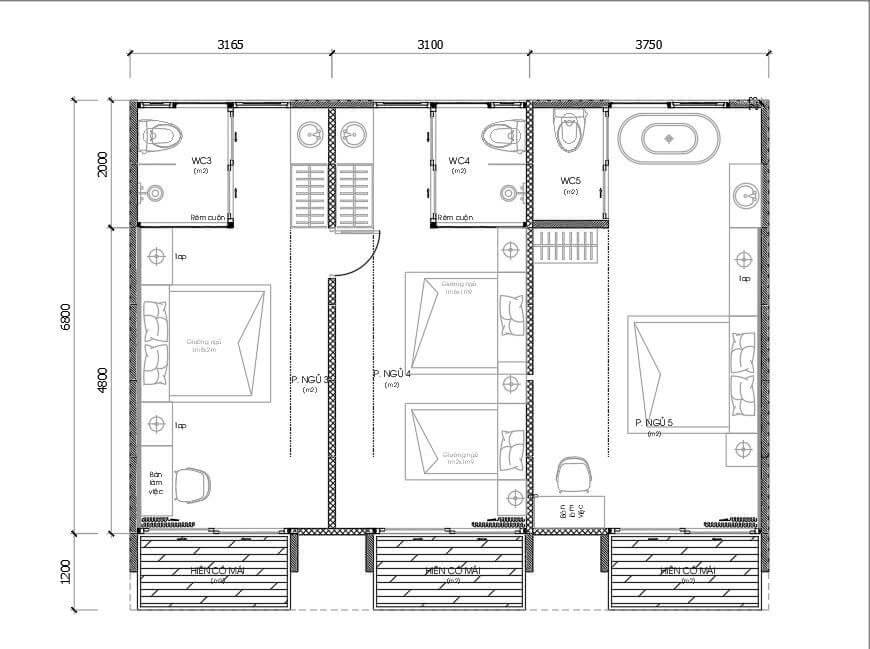

Thông tin chi tiết sản phẩm

• Kiểu nhà: Mái chữ A
• Số tầng: 1 tầng
• Diện tích xây dựng: 80.2m²
• Kích thước tổng thể: 10.2m x 8m
• Kết cấu chính: Khung thép G550 siêu nhẹ
• Hệ vách ngăn: 3.1m x cao 3m
• Công năng sử dụng: 3 phòng ngủ; 3 WC riêng biệt; Hiên mái phía trước

Thiết kế được tối ưu theo mô hình module kết cấu nhẹ, giúp giảm tải trọng móng nhưng vẫn đảm bảo độ ổn định tổng thể cho công trình.

Khung thép G550 80.2m2 được làm từ thép G550 cường độ cao

Khung thép G550 là hệ kết cấu sử dụng thép cường độ cao có giới hạn chảy đạt khoảng 550MPa. Đây là loại vật liệu chuyên dùng trong ngành nhà thép nhẹ nhờ khả năng chịu tải lớn nhưng vẫn duy trì trọng lượng kết cấu thấp hơn đáng kể so với thép đen truyền thống hoặc bê tông cốt thép.

Bề mặt thép thường được phủ lớp mạ hợp kim nhôm kẽm nhằm tăng khả năng chống oxy hóa và chống ăn mòn môi trường. Nhờ lớp bảo vệ này, hệ khung có thể hoạt động ổn định trong điều kiện khí hậu ẩm, mưa nhiều hoặc khu vực ven biển có nồng độ muối cao.

Đặc điểm kỹ thuật của hệ khung G550 siêu nhẹ

Kết cấu khung thép G550 siêu nhẹ được thiết kế theo nguyên lý chịu lực phân tán, giúp giảm áp lực tập trung tại các vị trí liên kết và móng công trình. Hệ khung bao gồm cột, kèo, xà gồ và các thanh giằng được liên kết bằng vít cường độ cao nhằm tăng độ ổn định tổng thể.

Do cường độ vật liệu lớn, tiết diện cấu kiện có thể được tối ưu nhỏ gọn hơn nhưng vẫn đảm bảo khả năng chịu tải trọng mái, tải trọng gió và tải trọng sử dụng thực tế. Điều này giúp giảm đáng kể tổng khối lượng công trình mà không ảnh hưởng đến độ bền kết cấu.

Mô tả kết cấu khung thép G550 80.2m²

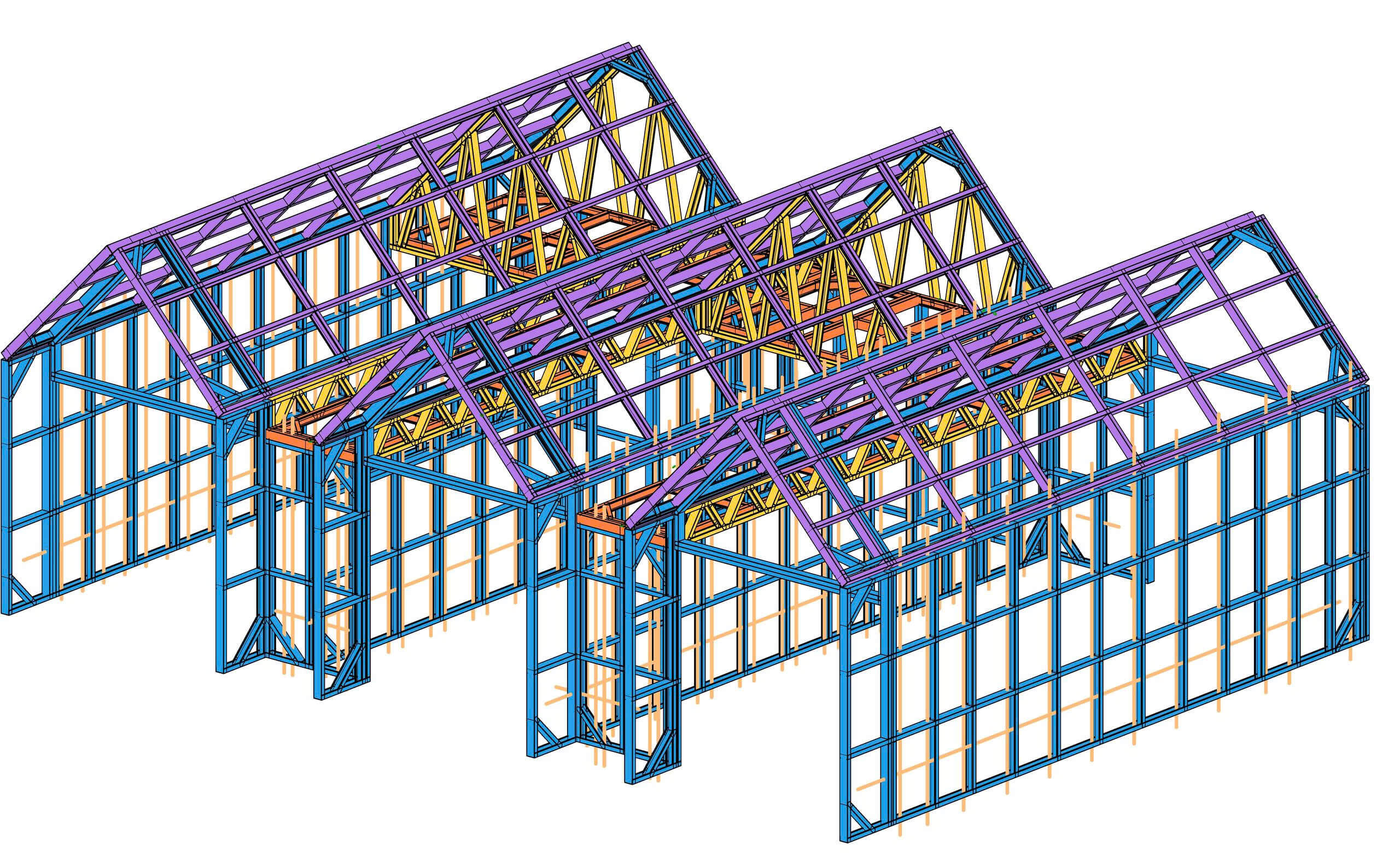

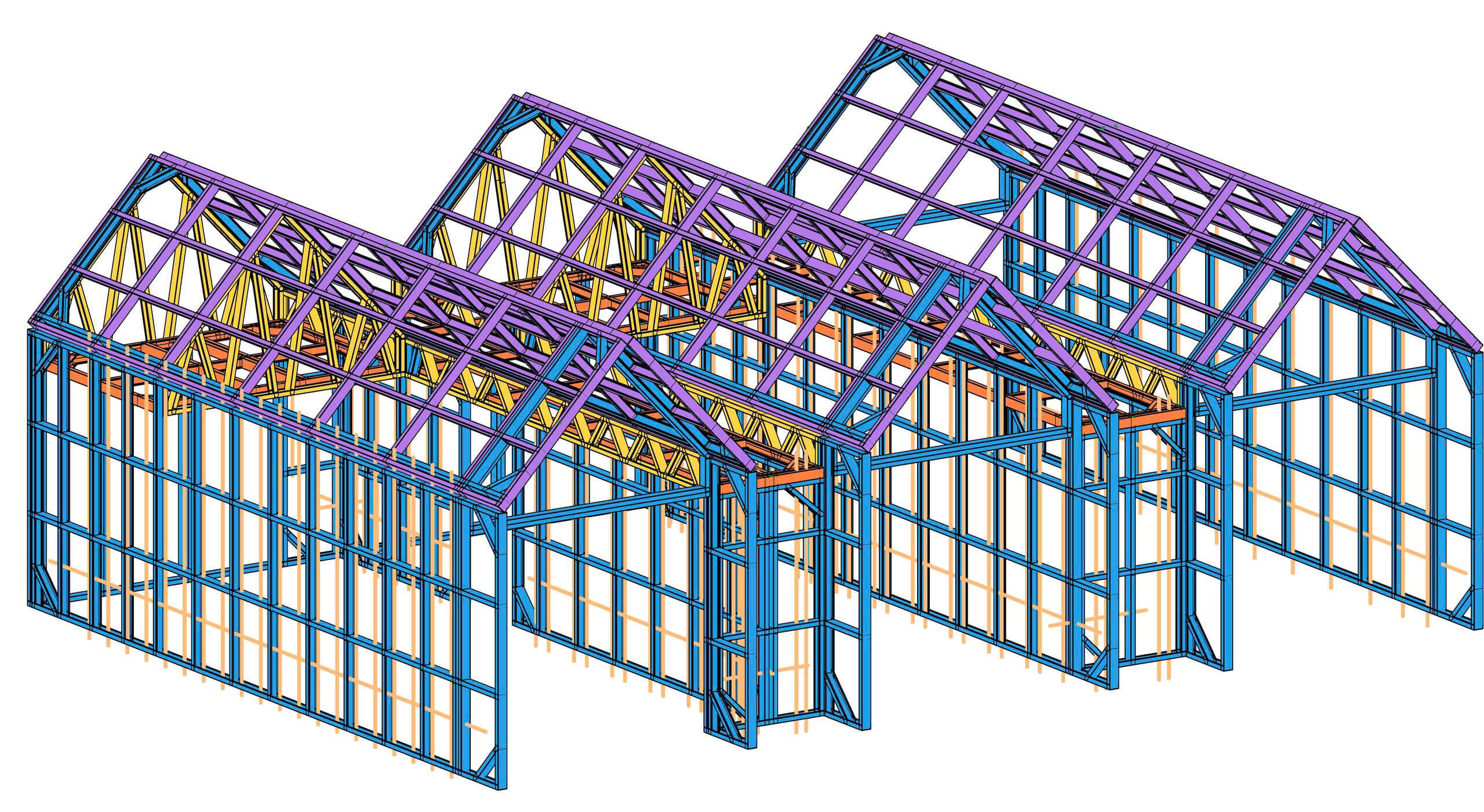

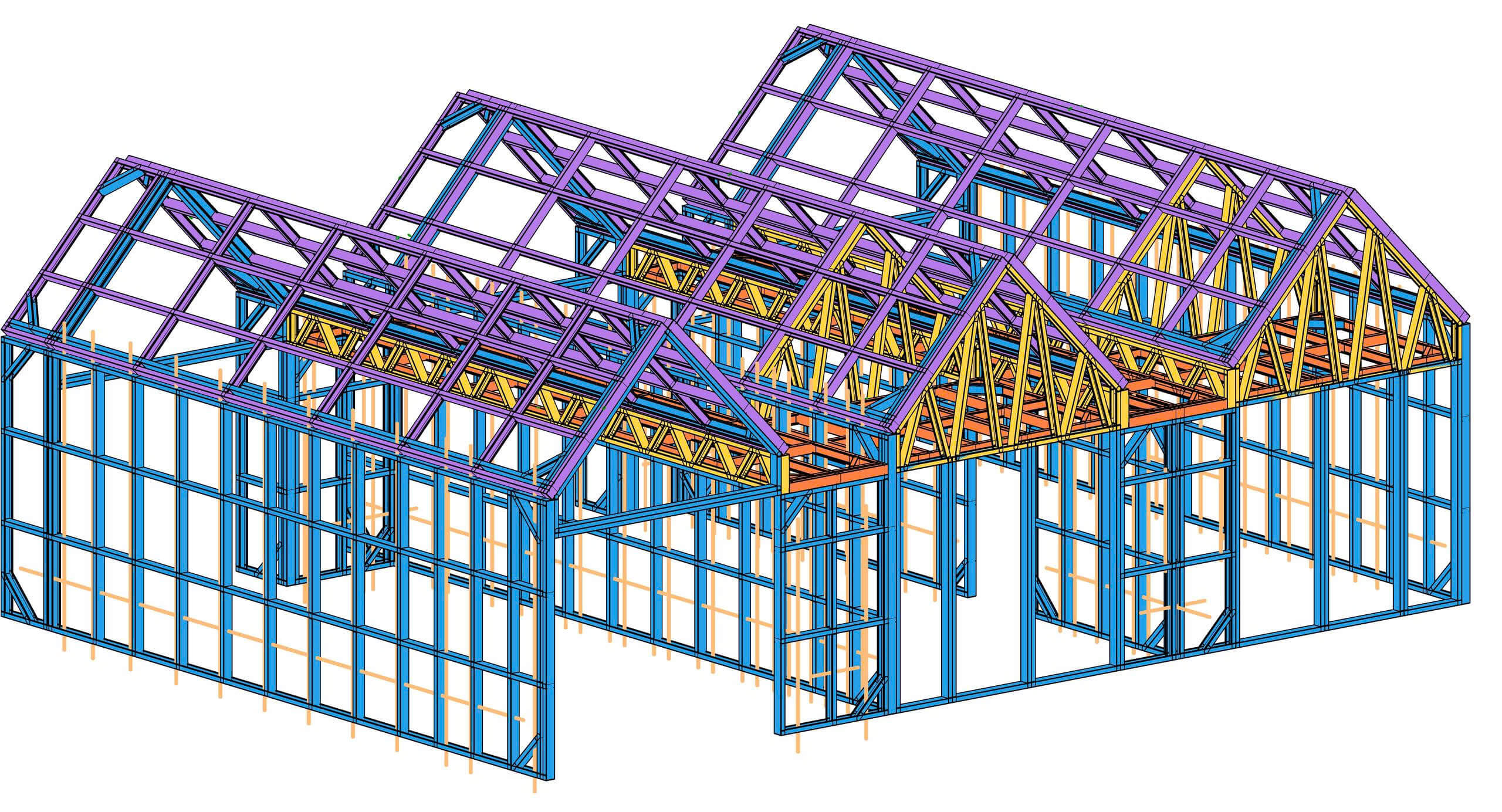

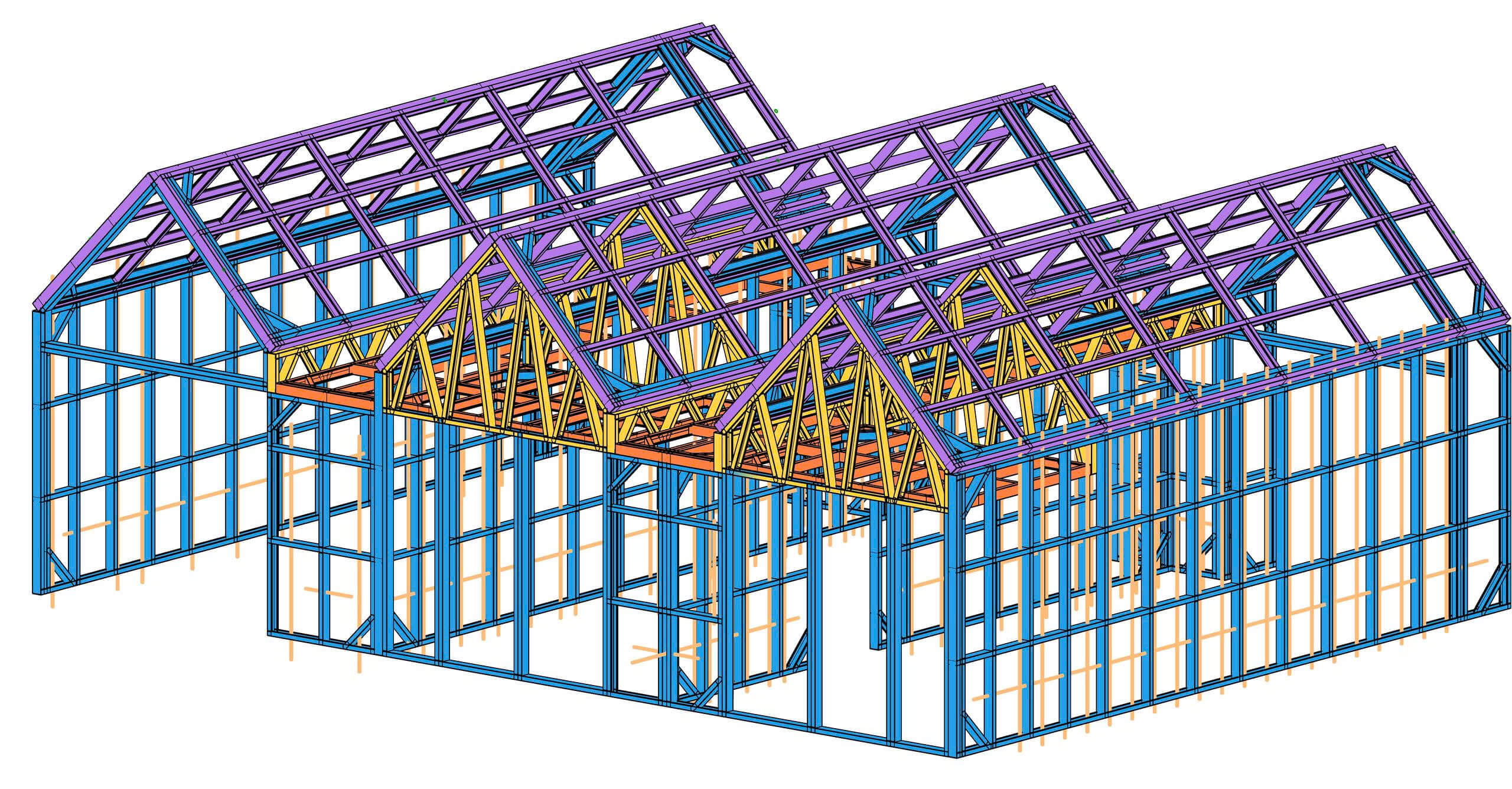

Dựa trên bản vẽ kết cấu và mô hình 3D, công trình sử dụng hệ khung thép G550 siêu nhẹ theo dạng kết cấu module lắp ghép đồng bộ. Toàn bộ hệ chịu lực được tổ chức theo nguyên lý khung không gian kết hợp vì kèo mái chữ A nhằm tối ưu khả năng chịu tải, giảm trọng lượng công trình và tăng tốc độ thi công thực tế.

Hệ kết cấu chính bao gồm cột thép, dầm mái, vì kèo, xà gồ mái, thanh giằng và hệ khung vách. Các cấu kiện được liên kết bằng vít cường độ cao và bản mã kỹ thuật nhằm đảm bảo độ ổn định tổng thể trong quá trình sử dụng lâu dài.

• Hệ khung chịu lực chính: hệ cột và dầm được bố trí theo module đều nhau nhằm phân tán tải trọng đồng đều xuống móng. Các khung đứng liên kết trực tiếp với hệ vì kèo mái tạo thành một hệ chịu lực khép kín giúp tăng độ ổn định không gian cho toàn bộ công trình.

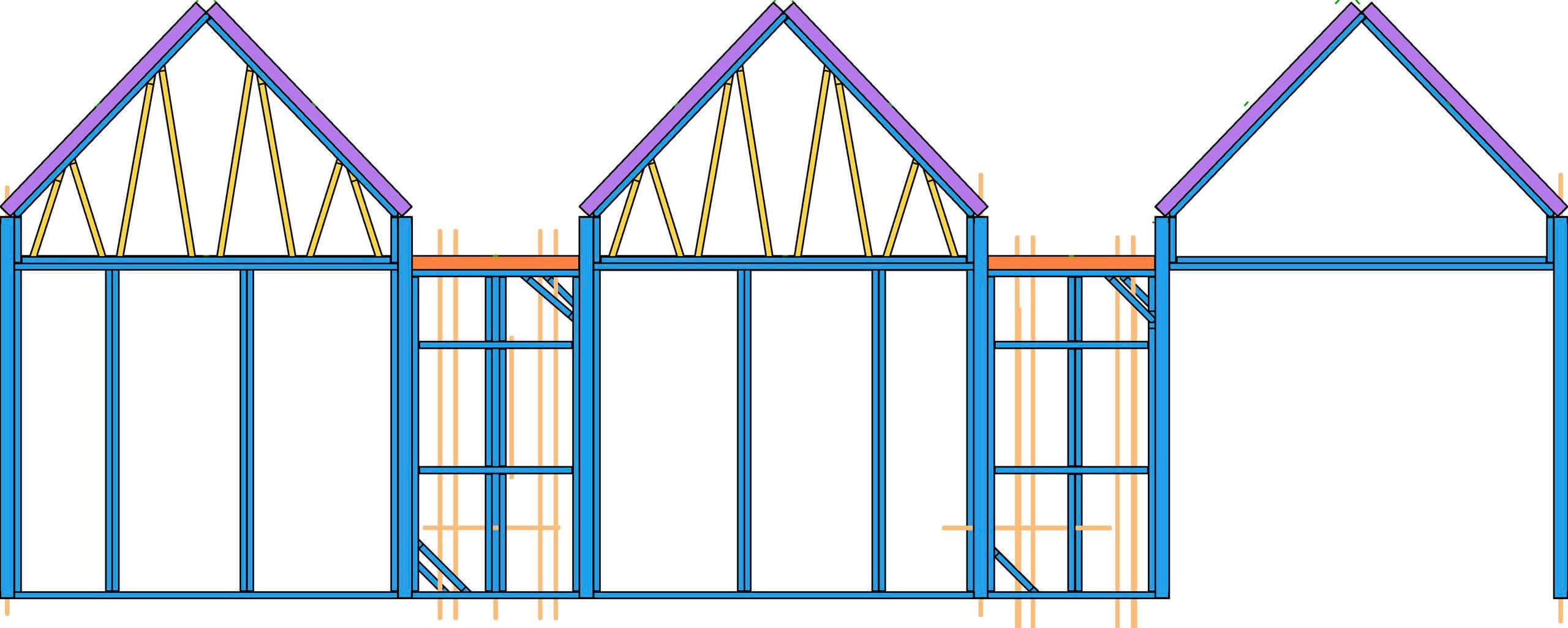

• Kết cấu vì kèo mái chữ A: Hệ mái sử dụng kết cấu vì kèo thép dạng tam giác, đây là dạng kết cấu có độ ổn định cao trong kỹ thuật xây dựng nhờ khả năng truyền lực hiệu quả và hạn chế biến dạng khi chịu tải trọng lớn. Các thanh bụng và thanh cánh của vì kèo được bố trí đan chéo nhằm tăng khả năng chịu nén và chịu kéo cho hệ mái. Kết cấu này giúp giảm hiện tượng võng mái khi công trình chịu tải trọng mưa, gió hoặc lớp vật liệu lợp phía trên.

• Hệ xà gồ và khung mái: Phía trên hệ vì kèo là hệ xà gồ thép G550 được bố trí liên tục theo phương dọc mái. Xà gồ đóng vai trò liên kết các khung kèo đồng thời là lớp chịu lực trực tiếp cho vật liệu lợp mái.  Ngoài nhiệm vụ chịu lực, hệ xà gồ còn giúp tăng độ cứng tổng thể cho mái và giảm rung động khi có tác động của gió lớn hoặc thời tiết khắc nghiệt.
• Hệ giằng chống xoắn và ổn định kết cấu: Một điểm kỹ thuật quan trọng trong mẫu nhà này là hệ giằng chéo được bố trí tại các vị trí nút liên kết và đầu hồi mái. Hệ giằng giúp tăng khả năng kháng xoắn, chống rung lắc và giữ ổn định hình học cho toàn bộ khung thép. ệ giằng thép đóng vai trò cực kỳ quan trọng trong việc hạn chế chuyển vị ngang và tăng độ cứng không gian cho công trình, Các thanh giằng được liên kết trực tiếp vào nút khung nhằm tạo thành hệ kết cấu tam giác ổn định, giúp công trình vận hành an toàn hơn trong điều kiện thời tiết bất lợi.

• Hệ khung vách và vách ngăn: Hệ khung vách bố trí theo phương đứng và phương ngang tạo thành mạng lưới chịu lực đồng đều. Các thanh đứng có nhiệm vụ tiếp nhận tải trọng từ lớp vật liệu bao che, trong khi thanh ngang giúp tăng độ cứng và ổn định cho hệ tường. Các vách ngăn cao 3m được bố trí nhằm phân chia không gian thành 3 phòng ngủ và 3 khu vệ sinh riêng biệt.

Nguyên lý phân bổ tải trọng trong nhà khung thép G550 80.2 m2

Toàn bộ tải trọng mái, tải trọng sử dụng và tải trọng gió được truyền theo nguyên lý từ mái xuống vì kèo, từ vì kèo xuống cột thép và cuối cùng truyền xuống móng công trình.

Do hệ khung được tổ chức theo module đều nhau nên tải trọng không bị tập trung tại một điểm cố định như nhiều dạng kết cấu truyền thống. Điều này giúp giảm áp lực lên móng và hạn chế nguy cơ lún lệch trong quá trình sử dụng lâu dài.

Nhờ trọng lượng kết cấu nhẹ, công trình đặc biệt phù hợp với nền đất yếu hoặc khu vực cần tối ưu chi phí móng.

Công nghệ gia công khung thép G550
