BẢN MÃ THÉP BM10

Bản mã thép BM10 – Liên kết móng kim cương và dầm cho hệ khung thép G550 siêu nhẹ

Bản mã thép BM10 là chi tiết liên kết dạng bậc chuyên dụng, được thiết kế để kết nối móng kim cương và dầm trong hệ khung nhà lắp ghép sử dụng thép G550 siêu nhẹ. Với cấu hình hình học đặc biệt và độ dày lớn, BM10 đảm bảo khả năng truyền lực ổn định, hạn chế biến dạng cục bộ và tăng độ bền tổng thể cho hệ kết cấu.

Sản phẩm đóng vai trò quan trọng tại vị trí chân khung – nơi tập trung tải trọng lớn từ toàn bộ hệ công trình truyền xuống móng.

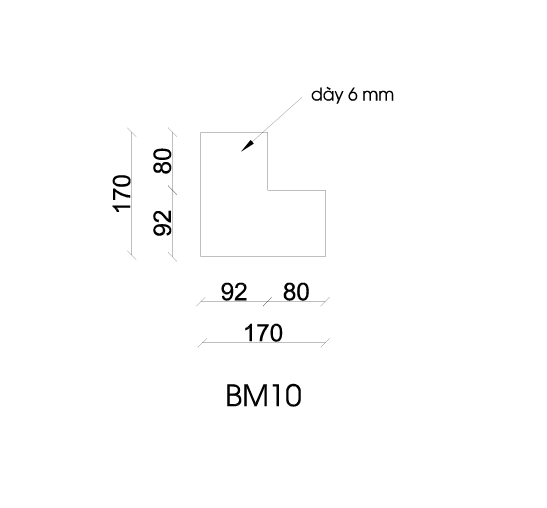

Thông số kỹ thuật bản mã thép BM10

• Loại sản phẩm: Bản mã thép BM10
• Hình dạng: Bản bậc (dạng L lệch cấp), bản đặc (không lỗ)
• Kích thước tổng thể: 170 x 170 mm
• Kích thước chi tiết: Phần ngang: 92 mm + 80 mm / Phần đứng: 92 mm + 80 mm
• Độ dày: 6 mm
• Vật liệu: Thép tấm cường độ cao
• Bề mặt: Mạ kẽm hoặc sơn chống gỉ
• Gia công: Cắt CNC chính xác, đảm bảo sai số thấp
• Ứng dụng chính: Liên kết móng – dầm trong hệ nhà thép nhẹ G550

Đặc điểm kỹ thuật nổi bật của bản mã BM10

• Thiết kế bậc tối ưu truyền lực: BM10 được thiết kế dạng bậc giúp truyền lực hiệu quả theo hai phương vuông góc. Cấu trúc này giúp giảm đáng kể hiện tượng lệch tâm lực tại vị trí liên kết giữa móng và dầm. Đồng thời, hình dạng bậc còn giúp bố trí bu lông hợp lý hơn, từ đó hỗ trợ quá trình thi công nhanh và chính xác.
• Độ dày 6mm: Với độ dày 6mm, BM10 có khả năng chịu tải lớn tại các vị trí quan trọng của công trình. Bản mã phù hợp với các điểm chịu tải trọng tập trung từ khung truyền xuống móng. Khi làm việc, sản phẩm có thể chịu đồng thời tổ hợp lực gồm nén, cắt và mô men.
• Phù hợp hệ thép G550 siêu nhẹ: Trong hệ kết cấu thép G550, vật liệu có cường độ cao nhưng tiết diện mỏng, nên yêu cầu liên kết phải đủ cứng và ổn định. BM10 đóng vai trò như một điểm trung gian truyền lực giữa dầm và móng, giúp phân phối tải trọng đều hơn

Nguyên lý làm việc của bản mã BM10

Bản mã BM10 hoạt động theo cơ chế kết hợp giữa:

• Liên kết ma sát (friction-type connection): Khi bu lông được siết đúng lực, ma sát giữa bản mã – dầm – móng sẽ chịu tải ban đầu.
• Liên kết chịu cắt (bearing-type connection): Khi tải trọng vượt ngưỡng ma sát, bu lông bắt đầu làm việc chịu cắt.

Bản mã thép BM10 còn giúp chống xoay và giữ ổn định hình học cho dầm tại vị trí liên kết móng nhờ có cấu tạo bậc.

Yếu tố kỹ thuật cần lưu ý khi sử dụng

Để BM10 phát huy tối đa hiệu quả, cần chú ý:

• Lực siết bu lông: Phải đạt tiêu chuẩn thiết kế để đảm bảo ma sát làm việc hiệu quả
• Bề mặt tiếp xúc: Cần sạch, phẳng, không có dầu mỡ giúp tăng hệ số ma sát
• Khoảng cách mép và lỗ: Phải đúng tiêu chuẩn để tránh phá hoại xé mép hoặc biến dạng cục bộ
• Định vị chính xác khi lắp đặt: Sai lệch nhỏ tại chân móng có thể ảnh hưởng đến toàn bộ khung

Ứng dụng thực tế của bản mã thép BM10

Trong thực tế thi công, bản mã thép BM10 được sử dụng chủ yếu tại vị trí liên kết giữa móng kim cương và dầm trong hệ nhà lắp ghép thép G550. Đây là khu vực chịu tải trọng lớn nhất của công trình, nơi toàn bộ lực từ mái, sàn và khung được truyền xuống móng. Việc sử dụng BM10 giúp đảm bảo liên kết chắc chắn, giữ ổn định chân khung và hạn chế xô lệch trong quá trình sử dụng.

Ngoài ra, BM10 còn được ứng dụng tại các vị trí chân cột hoặc các điểm liên kết có sự chênh lệch cao độ giữa các cấu kiện. Nhờ thiết kế dạng bậc, bản mã giúp xử lý linh hoạt các tình huống lắp ghép thực tế mà vẫn đảm bảo đúng nguyên lý truyền lực. Điều này đặc biệt quan trọng trong các công trình nhà lắp ghép, nơi yêu cầu cao về độ chính xác và tính đồng bộ khi thi công.

Đặt mua bản mã thép BM10 đúng kỹ thuật tại siêu thị nhà lắp ghép

Nếu bạn cần bản mã thép BM10 đúng chuẩn kỹ thuật, lắp là khớp ngay, thì Siêu Thị Nhà Lắp Ghép là lựa chọn đáng cân nhắc. Sản phẩm được gia công đồng bộ theo hệ khung thép G550, đảm bảo từng chi tiết từ kích thước, độ dày đến vị trí lỗ đều chính xác, giúp quá trình thi công nhanh gọn và hạn chế tối đa sai sót tại công trường.

Khác với các sản phẩm trôi nổi trên thị trường, BM10 tại đây được thiết kế dựa trên logic truyền lực thực tế của kết cấu, không chỉ “đúng kích thước” mà còn “đúng cách làm việc”. Điều này giúp liên kết đạt hiệu quả tối đa, giảm rủi ro lệch khung, nứt hoặc phải chỉnh sửa khi lắp đặt.

Ngoài ra, nguồn hàng luôn sẵn số lượng lớn, đáp ứng nhanh tiến độ thi công. Đội ngũ kỹ thuật cũng hỗ trợ tư vấn đúng loại bản mã theo từng vị trí sử dụng, giúp bạn tối ưu cả về kỹ thuật lẫn chi phí. Đây không chỉ là nơi mua vật tư, mà là nơi đảm bảo sự chính xác cho toàn bộ hệ kết cấu của công trình.

XEM THÊM CÁC LOẠI BẢN MàTẠI ĐÂY

Liên hệ ngay để được mua với giá ưu đãi!

——-
