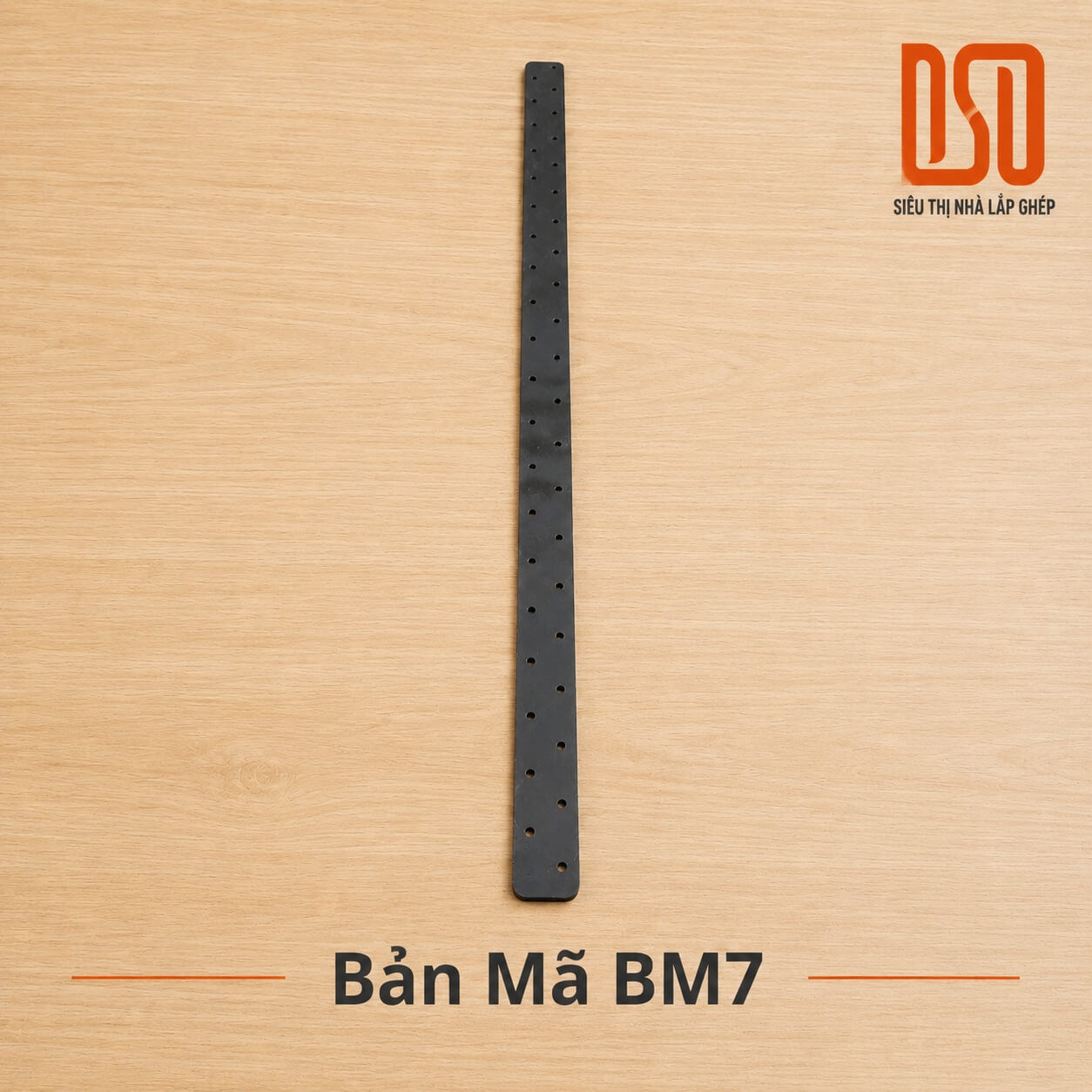

BẢN MÃ THÉP BM7

Bản mã thép BM7 – Thanh liên kết dài gia cường dọc cho hệ kết cấu thép

Bản mã thép BM7 là chi tiết liên kết dạng thanh dài, được thiết kế để xử lý các nút giao phức tạp giữa dầm – sàn – vách trong hệ kết cấu thép nhẹ. Với chiều dài lên tới 1080 mm, BM7 không chỉ đơn thuần là bản mã liên kết mà còn đóng vai trò như một “thanh phân phối lực dọc”, giúp các cấu kiện làm việc đồng thời thay vì rời rạc.

Trong thực tế thi công, các vị trí giao giữa dầm – sàn – vách thường chịu tổ hợp tải gồm lực đứng, lực ngang và cả xu hướng xoắn nhẹ. Nếu chỉ dùng bản mã ngắn, lực sẽ tập trung tại một vùng nhỏ, dễ gây biến dạng cục bộ. BM7 giải quyết vấn đề này bằng cách kéo dài vùng liên kết, giúp tải được “trải ra” trên toàn bộ chiều dài.

Thông số kỹ thuật bản mã thép BM7

• Loại sản phẩm: Bản mã thép BM7
• Hình dạng: Thanh dài (strip plate)

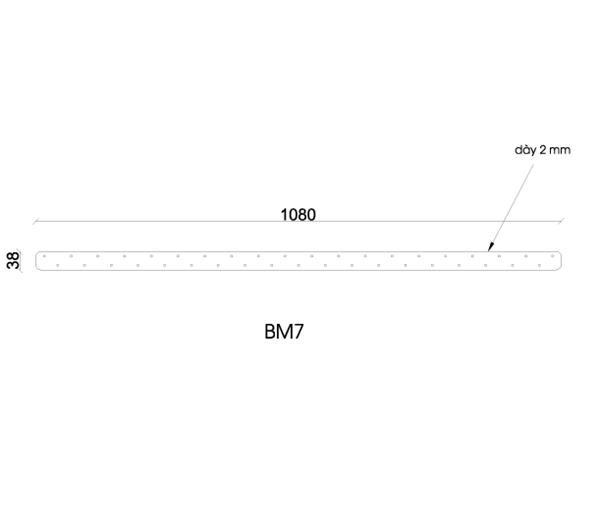

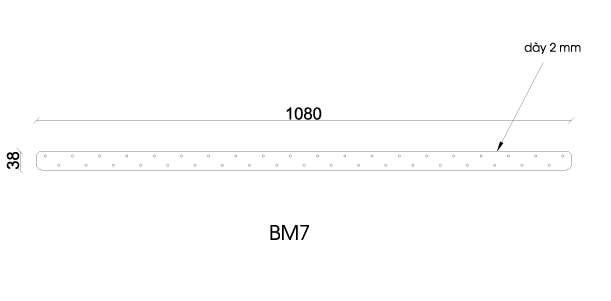

• Kích thước: 38 x 1080 mm
• Độ dày: 2 mm
• Lỗ bu lông: nhiều lỗ, bố trí dọc theo trục
• Kiểu bố trí: tuyến tính (linear pattern)
• Mép: bo tròn giảm ứng suất
• Vật liệu: thép tấm kết cấu
• Bề mặt: sơn chống gỉ hoặc mạ kẽm

Cách bản mã thép BM7 làm việc trong nút dầm – sàn – vách

Thử hình dung tại vị trí giao nhau giữa dầm, sàn và vách: lực từ sàn truyền xuống dầm, sau đó dầm lại truyền tiếp vào hệ vách. Nếu liên kết không đủ dài, lực sẽ dồn vào một cụm bu lông gần điểm giao.

Bản mã thép BM7 đóng vai trò “trải dài điểm nối” này ra hơn 1 mét, BM7 biến một nút liên kết “cứng tại điểm” thành một vùng liên kết “mềm nhưng ổn định theo chiều dài”. Khi đó:

• Lực từ sàn không dồn vào một điểm mà phân bổ dọc theo BM7
• Dầm được giữ ổn định theo phương dọc, giảm xoắn
• Vách nhận lực một cách đều hơn, tránh biến dạng cục bộ

Cơ chế truyền lực – vì sao BM7 hiệu quả hơn bản mã ngắn

Bản mã thép BM7 hoạt động dựa trên hai cơ chế chính:

• Ma sát bề mặt (friction): khi bu lông được siết đủ lực
• Cắt bu lông (shear): khi tải vượt ngưỡng ma sát

Điểm quan trọng là với chiều dài lớn, bản mã thép BM7 tạo ra nhiều điểm bu lông liên tiếp. Lực sẽ được “chuyển giao từng phần” từ điểm này sang điểm khác, thay vì dồn toàn bộ vào một cụm. Điều này giúp giảm lực cắt trên từng bu lông, tăng khả năng chịu tải tổng thể và giảm nguy cơ phá hoại đột ngột.

Kiểm soát biến dạng và ổn định hình học

Một trong những vấn đề lớn của kết cấu thép nhẹ là biến dạng dọc và lệch trục. Khi dầm dài hoặc vách cao, chỉ cần một điểm nối yếu là toàn bộ hệ có thể bị “gãy khớp”. Bản mã thép BM7 giúp kiểm soát điều này bằng cách, Tăng chiều dài liên kết  từ đó tăng độ cứng tổng thể, giúp giữ thẳng trục làm việc của cấu kiện và đặc biệt là hạn chế xoắn tại nút giao

Kết quả là hệ kết cấu làm việc “liền mạch” hơn, ít sai lệch hình học hơn.

Ưu điểm kỹ thuật nổi bật của BM7

BM7 không chỉ đơn thuần là tăng số lượng bu lông mà quan trọng hơn là thay đổi bản chất làm việc của liên kết. Thay vì truyền lực tại một điểm cục bộ, BM7 giúp chuyển sang cơ chế liên kết theo vùng dọc chiều dài, nhờ đó giảm đáng kể hiện tượng tập trung ứng suất. Điều này không chỉ giúp tăng độ bền mỏi khi kết cấu làm việc lâu dài, mà còn cải thiện khả năng chịu tải tổng thể và giữ ổn định cho toàn bộ nút liên kết.
Chính vì vậy, BM7 thường được sử dụng tại các vị trí nhạy cảm trong hệ khung, nơi yêu cầu độ tin cậy và ổn định cao.
